随着国家电网和南方电网输电线路规模的持续扩张，杆塔数量不断增多，其分布区域呈现跨山地、跨河谷、多气候带等复杂特征。风荷载、地质变化、基坑扰动、雨水侵蚀、塔基沉降等因素均可能导致杆塔产生倾斜、旋转甚至失稳，给线路安全运行带来潜在风险。

传统巡视方式依赖人工巡查、无人机巡检等方式，但存在周期长、成本高、漏检率高、实时性差等不足。为解决上述难题，引入 北斗高精度定位+多传感融合 的杆塔倾斜在线监测技术，可实现杆塔姿态变化的高精度、全天候、可视化监测，为输电线路精细化运维提供强有力支持。

因此，构建一套“实时在线、预警精准、部署灵活、可视化展示”的 输电线路北斗杆塔倾斜在线监测系统 十分必要。

一、系统总体目标

本系统以杆塔倾斜、位移、旋转角变化监测为核心，实现以下目标：

1. 实时在线监测：持续监测杆塔三维姿态变化，定位精度可达厘米级。

2. 风雨工况识别：结合北斗定位与IMU，实现风致振动、短期倾斜与永久变形分离判断。

3. 多维数据融合：结合温度、湿度、振动、沉降等数据，实现综合性风险分析。

4. 安全预警：对倾斜角、变化速率等指标设置阈值，自动触发预警并上报调度端。

5. 可视化管理：平台展示地图分布、实时曲线、趋势分析、风险等级等完整信息。

6. 无人值守：设备低功耗设计，支持太阳能供电，远程维护，适配山区、无人区使用。

二、系统整体架构

系统采用“前端监测设备 + 无线通信网络 + 云端监测平台 + 移动端应用”的架构。

1. 前端硬件系统

（1）北斗高精度定位终端

• 双频/多频北斗增强定位模块

• 支持 RTK/PPP 方式

• 静态定位误差 ≤ 10 mm，动态检测倾斜精度 ≤ 0.05°

（2）高精度姿态传感器（IMU）

• 六轴或九轴惯性传感器

• 实现杆塔姿态变化角、响应频率识别

• 可有效抑制短周期动态扰动带来的误差

（3）采集主机

• 负责数据采集、融合计算、存储与上报

• 支持本地缓存，断点续传

（4）供电系统

• 太阳能板 + 锂电池

• 支持 ≥15 天阴雨天气续航

• 低功耗休眠/唤醒机制

（5）通信网络

• 4G/5G/NB-IoT

• 适配偏远地区可选卫星回传

2. 云平台监测系统

（1）数据接入层：支持数万设备并发接入
（2）数据处理层：

• 姿态计算与误差修正

• 倾斜角、位移趋势分析

• 环境因子修正模型与判稳算法

（3）预警与事件管理：

• 多级预警（蓝/黄/橙/红）

• 自动短信、微信、APP推送

• 预警闭环（生成工单→处理记录→复核）

（4）可视化展示：

• 三维杆塔模型倾斜展示

• 地图集群态势

• 历史曲线、趋势预测

• 区域统计与报表自动生成

三、监测原理与关键技术

1. 北斗高精度定位原理

基于北斗多频点高精度定位的 RTK/PPP 技术，可对杆塔顶部或关键构件进行持续目标定位，通过对垂直方向与水平位移的变化量进行分析，计算杆塔的三维姿态变化。

2. 滤波与状态判别算法

结合 IMU 惯性数据，通过以下算法提升精度：

• 卡尔曼滤波（Kalman Filter）

• RTK误差修正

• 温漂补偿

• 运动特征识别（区分风振与沉降）

算法最终可输出：

• X/Y方向倾斜角度变化

• 塔顶三维位移变化

• 倾斜速率、累计角度、应力趋势推断

3. 倾斜阈值与风险等级判定

示例：

四、系统建设方案

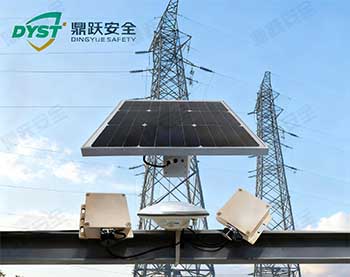

1. 现场安装方案

（1）安装位置选择

• 北斗天线安装在杆塔顶端或横担顶部

• IMU紧固于塔身核心结构

• 供电与采集单元安装在杆塔中部或塔脚

（2）布设方式

• 采用不破坏杆塔结构的抱箍安装

• 防雷、电磁干扰设计

• IP67/68 防护等级

2. 数据接入方案

• 数据通过 4G/5G 回传至省级或市级监控中心

• 冗余链路：蜂窝+卫星双链路

• 支持断点续传和边缘容错

3. 平台建设方案

（1）部署方式

• 私有云/公有云/本地化部署

• 支持与调控中心对接（SG186、南网生产控制区规范）

（2）功能模块

• 实时监控

• 倾斜趋势分析

• 区域风险热力图

• 预警推送与工单联动

• 数据报表与导出

五、系统优势

1. 无需人工巡查即可24小时监测
   覆盖山区、无人区、恶劣天气等高风险区域。

2. 北斗高精度定位保障厘米级精度
   远优于传统人工测量或视觉测量技术。

3. 轻量化安装，无需改造杆塔结构
   施工周期短，适配所有铁塔型号。

4. 可二次扩展
   可接入风速传感器、振动传感器、沉降监测仪，实现多维监测。

5. 智能预警，大幅提升运维效率
   异常变化实时推送，提高巡视效率 50%以上。

六、应用场景

1. 高风险区域杆塔（滑坡、泥石流、多雨环境）

2. 大风口、台风频发地区杆塔

3. 工程施工影响区（基坑开挖、道路建设）

4. 河流冲刷区杆塔

5. 大跨越、特殊塔基结构区域

6. 山区无人区的难巡视区段

七、实施与运维计划

1. 前期工作

• 实地勘查与杆塔编号整理

• 通信覆盖评估

• 安装点位确定

2. 设备安装与调试

• 完成硬件固定、供电布线

• 北斗定位初始化

• 倾斜角标定

3. 平台上线

• 客户账号开通

• 设备绑定测试

• 阈值配置、预警策略设定

4. 后期运维

• 每半年巡检设备固定情况

• 远程更新系统固件与算法

• 提供运行报告与设备健康报告

输电线路杆塔安全关系电网稳定、社会运行和民生保障。利用北斗高精度定位技术构建杆塔倾斜在线监测系统，是输电线路智能化、数字化、可视化运维的必然趋势。本方案通过多传感器融合、云端智能分析、实时预警等技术手段，实现对杆塔倾斜状态的连续监控，为电网稳定运行提供可靠保障。
