输电线路视频监测系统总体建设方案
近年来，输电线路规模持续扩大，沿线地形复杂、环境多变，外力破坏、山火隐患、杆塔倾斜、异物挂线等风险事件频发。传统人工巡线方式成本高、效率低、周期长，且无法保证全天候、全时段巡检。随着数字电网、智能运维理念的推广，通过建设输电线路视频监测系统，实现线路状态“看得见、看得清、管得住”，已经成为电网运维的重要趋势。
本项目拟建设一套覆盖重点区段的输电线路视频监测系统，实现对铁路、高速公路、居民区、林区等重点地带的实时监控，同时借助 AI 智能算法实现自动识别与预警，提高电网安全运行水平。
一、建设目标
系统建设以“可视化、智能化、集中化、可管控”为核心，具体目标如下：
实现重点区段全覆盖监控
对三跨区段、外破高发区段、特殊地质区段、山火敏感区段等实现全天候实时视频采集。建设智能识别系统
通过 AI 算法识别烟雾火点、违章施工、车辆靠近、鸟巢异物、导线异常摆动等事件，并及时告警。实现视频资源集中管理
所有前端设备统一接入平台，实现实时预览、录像存储、云台控制、事件回放、告警闭环等功能。提升应急响应能力
故障发生后能快速回溯事件过程，辅助运维人员判断原因，缩短抢修时间，提高电网事故处置效率。
二、系统总体架构
系统整体采用“分层部署、集中管理、统一调度”的架构模式，由前端监控设备、通信传输链路、中心平台系统、智能分析系统四部分组成。
（1）前端监控设备
前端设备根据不同监测需求选择部署，包括：
高清球机：用于三跨区段、道路交汇处，具备 30× 以上光学变倍能力。
AI智能球机：内置算法，可识别外破行为、车辆入侵、人员靠近。
双光谱热成像摄像机：用于山火预警，支持烟雾识别、火点探测、夜间监控。

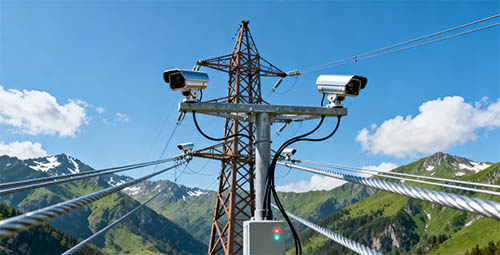

微云台摄像头：用于杆塔本体监测，体积小、安装灵活，适合高塔局部监控。
激光补光摄像头：用于夜间长距离监测，可实现 1–2 公里范围可视化。
（2）通信传输链路
根据现场网络条件，优先选用：
5G/4G 无线通信：低时延、高带宽，是主流方案。
自组网或微波中继：适用于无信号区或山区环境。
北斗短报文补链传输：用于告警信息应急传输，提高可靠性。
（3）中心平台系统
平台集成多功能模块，为整个系统运转提供统一入口：
实时视频调阅
云台远程控制
回放/下载
智能识别与告警
电子地图可视化
事件工单管理
数据统计报表
（4）AI智能分析系统
智能分析模块包含外破识别、烟火识别、异物挂线识别、车辆轨迹分析等功能，可实现自动标注、自动预警、自动推送。
三、重点监测场景设计
1. 三跨区段监测
对跨铁路、跨公路、跨河流等高风险区段部署长焦高清球机，通过云台旋转实现全方位监视，系统自动识别大型机械超高、施工车辆违停、船舶靠近等行为。一旦风险事件出现，平台立即推送告警。
2. 外破高发区段监测
针对靠近居民区、施工场地、农田等地带，采取 AI 智慧球机监测，识别吊车升臂、挖机作业、车辆侵限等行为。当大型机械在报警区域内移动超过一定阈值时，系统自动触发告警并联动语音警示。
3. 山火隐患监测
部署双光谱热成像摄像机，通过可见光与红外图像结合，实现烟雾、火点等级识别。系统自动定位烟火来源，并可根据风向推算火势蔓延方向。
4. 杆塔及导线状态监测
采用微云台摄像头对塔材、生锈、附属设备松动、鸟巢堆积等问题进行识别，系统通过 AI 分析异物挂线、导线风偏、导线剧烈摆动等现象，实现早预警。
四、平台功能设计
1. 地图可视化管理
在 GIS 地图上展示所有监测点位，点击可查看实时视频设备信息、告警状态、运行工况。
2. 多类型安全告警
系统涵盖多类告警类型，包括：
外力破坏类
烟雾火点类
人员入侵类
异物挂线类
车辆越界类
设备故障类
告警可通过短信、电话、APP、PC弹窗等方式推送。
3. 录像管理
前端设备支持本地环录，平台实现云端存储与备份，且可快速定位某一时间段的视频内容，便于事件回溯。
4. 运维管理功能
平台支持设备巡检、工单派发、故障闭环管理，提高运维效率。
5. 统计分析
系统可自动生成运行日报、周报、月报，统计告警事件数量、设备运行状态等，为管理决策提供依据。
五、系统可靠性设计
双链路保障：主链路 5G，辅链路北斗/4G，自动切换。
双电源供电：市电 + 太阳能混合供电，确保断电不断网。
IP66防护等级：满足高温、暴雨、大风环境。
数据加密传输：采用国密算法，保障数据安全。
六、实施步骤
现场踏勘与点位设计
确定监测范围、供电条件、传输方式。设备安装与调试
完成支架安装、摄像机调试、云台控制测试。平台部署与对接
系统接入视频流、告警数据，并进行功能验证。试运行与验收
进行 7–30 天试运行，完成最终验收报告。
七、预期成效
外破事故减少 70% 以上
山火发现时间缩短至 30 秒以内
运维人员巡检工作量减少 40%
故障定位时间缩短 50%
整体线路运行安全等级显著提升
